รายละเอียดสินค้า:
|
| วงจรชีวิต: | 100000 รอบ | แรงดันไฟฟ้าและปัจจุบัน: | 250V 16A |
|---|---|---|---|
| ประเภทการติดต่อ: | ปกติปิดหรือเปิดปกติ | ประเภทสวิตช์: | รีเซ็ตใหม่หรือรีเซ็ตด้วยตนเอง |
| ช่วงอุณหภูมิ: | 0-250 ℃ | ||
| เน้น: | thermal protection switch,thermal overload protector switch |
||

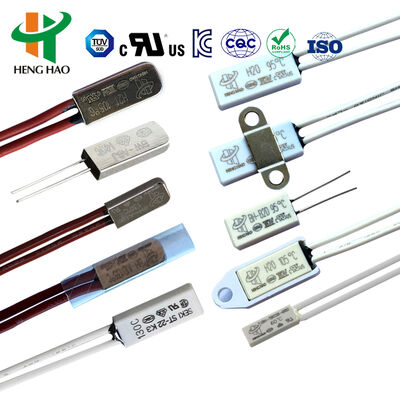

สวิตช์ป้องกันความร้อนแบบปิด / เปิดแบบปกติสำหรับเครื่องนวดไฟฟ้า
หลักการและโครงสร้างของตัวป้องกันความร้อนซีรีส์ BW
ตัวป้องกันความร้อนซีรีส์ BW คือการใช้รูปทรงเรขาคณิตบางอย่างของแถบ bimetallic โดยไม่มีสถาบันเสริม เฉพาะแถบ bimetallic เท่านั้นที่ให้ความรู้สึกถึงกระแสความร้อนที่ไม่รุนแรง การเปลี่ยนแปลงอย่างรวดเร็วในสถานะขององค์ประกอบ bimetallic วงจรตัดและประมวลผลอัตโนมัติสัมผัสไดรฟ์โดยตรง การป้องกันความร้อนมากเกินไป การป้องกันการโอเวอร์โหลด
การประยุกต์ใช้ตัวป้องกันความร้อนซีรีย์ BW
มีการใช้กันอย่างแพร่หลายในมอเตอร์ไฟฟ้าและอุปกรณ์ไฟฟ้า เช่น ผ้าห่มไฟฟ้า ผนังร้อน มอเตอร์เครื่องซักผ้า มอเตอร์เครื่องทำนมถั่วเหลือง มอเตอร์พัดลม มอเตอร์เครื่องปรับอากาศ มอเตอร์เศษส่วน มอเตอร์กระแสตรง มอเตอร์ไร้แปรงถ่าน AC ปั๊มน้ำ หม้อแปลงไฟฟ้า วงจรเรียงกระแส ไฟส่องสว่าง แบตเตอรี่แบบชาร์จไฟได้ เครื่องทำความร้อนไฟฟ้า ฯลฯ
ชุดป้องกันความร้อน BW seriesข้อกำหนด
1. ประเภทของผู้ติดต่อ: ปกติปิดและเปิดตามปกติ
2. ระดับไฟฟ้า: 10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
3. ความต้านทานของวงจร: ≤50mΩ (ค่าเริ่มต้น)
4. ความต้านทานของฉนวน: ≥100mΩ
5. ช่วงอุณหภูมิการทำงาน: 40 ~ 150 ℃
6. กรณี: กล่องโลหะและกล่องพลาสติก
7. ชีวิต: ≥10,000 ครั้ง
8. ขนาด:
|
แบบอย่าง |
ลิตร(มิลลิเมตร) |
ก(มิลลิเมตร) |
อืม) |
ระดับไฟฟ้า |
ลวดตะกั่ว (มม.) |
|
บีดับเบิลยูเมทัล |
20 |
7.5 |
3.8 |
5A/250V;10A/250V |
AWG#22,AWG#18 สายซิลิโคนอุณหภูมิสูง L1=L2=70 มม. หรือตามความต้องการของลูกค้า |
|
20 |
8.0 |
4.1 |
16A/250V |
||
|
บีดับเบิลยู พลาสติก |
20 |
8.0 |
4.0 |
5A/250V;10A/250V |
9. เปิดแผ่นอุณหภูมิและรีเซ็ตแผ่นอุณหภูมิ
|
รหัส |
อุณหภูมิเปิด |
รีเซ็ตอุณหภูมิ |
รหัส |
อุณหภูมิเปิด |
รีเซ็ตอุณหภูมิ |
|
40 |
40°C±5°C |
≥30℃ |
100 |
100°C±5°C |
70 ± 10 ℃ |
|
45 |
45°C±5°C |
≥30℃ |
105 |
105°C±5°C |
70 ± 12 ℃ |
|
50 |
50°C±5°C |
≥30℃ |
110 |
110°C±5°C |
75 ± 12 ℃ |
|
55 |
55°C±5°C |
≥30℃ |
115 |
115°C±5°C |
80 ± 12 ℃ |
|
60 |
60°C±5°C |
40 ± 10 ℃ |
120 |
120°C±5°C |
85 ± 12 ℃ |
|
65 |
65°C±5°C |
45 ± 10 ℃ |
125 |
125°C±5°C |
90 ± 12 ℃ |
|
70 |
70°C±5°C |
50 ± 10 ℃ |
130 |
130°C±5°C |
95 ± 12 ℃ |
|
75 |
75°C±5°C |
55 ± 10 ℃ |
135 |
135°C±5°C |
100 ± 12 ℃ |
|
80 |
80°C±5°C |
60 ± 10 ℃ |
140 |
140°C±5°C |
105 ± 12 ℃ |
|
85 |
85°C±5°C |
65 ± 10 ℃ |
145 |
145°C±5°C |
110 ± 12 ℃ |
|
90 |
90°C±5°C |
70 ± 10 ℃ |
150 |
150°C±5°C |
115 ± 12 ℃ |
|
95 |
95°C±5°C |
75 ± 10 ℃ |
|
|
|
ความได้เปรียบทางการแข่งขันของ BW Thermal Protector
1. ขนาดเล็กและติดตั้งง่าย
2. แถบ bimetallic รวดเร็วปฏิกิริยารวดเร็ว
3. อายุการใช้งานสูงกว่า 10,000 ครั้ง
4. ป้องกันการรั่วไหลของกระบวนการเคลือบสูญญากาศอีกครั้ง
5. ทดแทน SENSATA 17AM 7AM, SEKI ST-22 ฯลฯ
การวาดภาพซีรีส์ BW
