รายละเอียดสินค้า:
|
| วงจรชีวิต: | 100000 รอบ | แรงดันและกระแส: | 250V 16A |
|---|---|---|---|
| ประเภทการติดต่อ: | ปกติปิดหรือเปิดปกติ | ประเภทสวิตช์: | รีเซ็ตใหม่หรือรีเซ็ตด้วยตนเอง |
| เน้น: | motor thermal protection switch,thermal overload protector switch |
||

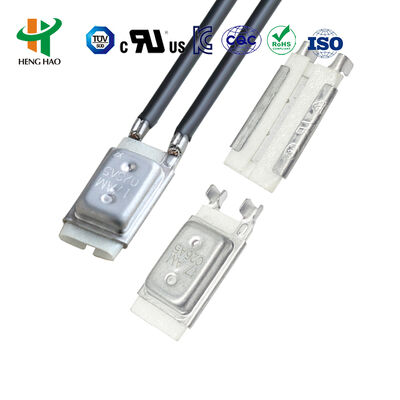

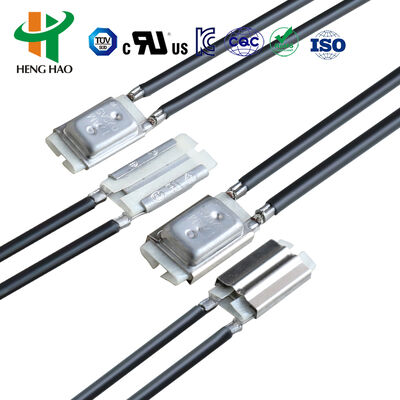

สวิตช์โอเวอร์โหลดความร้อนของมอเตอร์ที่มีประสิทธิภาพ / ตัวป้องกันสวิตช์เทอร์โมสำหรับการทำความร้อนใต้พื้น
หลักการและโครงสร้างของตัวป้องกันความร้อนซีรีส์ BW
ตัวป้องกันความร้อนซีรีส์ BW คือการใช้รูปทรงเรขาคณิตบางอย่างของแถบ bimetallic โดยไม่มีสถาบันเสริม เฉพาะแถบ bimetallic เท่านั้นที่ให้ความรู้สึกถึงกระแสความร้อนที่ไม่รุนแรง การเปลี่ยนแปลงอย่างรวดเร็วในสถานะขององค์ประกอบ bimetallic วงจรตัดและประมวลผลอัตโนมัติสัมผัสไดรฟ์โดยตรง การป้องกันความร้อนมากเกินไป การป้องกันการโอเวอร์โหลด
การประยุกต์ใช้ตัวป้องกันความร้อนซีรีย์ BW
มีการใช้กันอย่างแพร่หลายในมอเตอร์ไฟฟ้าและอุปกรณ์ไฟฟ้า เช่น ผ้าห่มไฟฟ้า ผนังร้อน มอเตอร์เครื่องซักผ้า มอเตอร์เครื่องทำนมถั่วเหลือง มอเตอร์พัดลม มอเตอร์เครื่องปรับอากาศ มอเตอร์เศษส่วน มอเตอร์กระแสตรง มอเตอร์ไร้แปรงถ่าน AC ปั๊มน้ำ หม้อแปลงไฟฟ้า วงจรเรียงกระแส ไฟส่องสว่าง แบตเตอรี่แบบชาร์จไฟได้ เครื่องทำความร้อนไฟฟ้า ฯลฯ
ชุดป้องกันความร้อน BW seriesข้อกำหนด
1. ประเภทของผู้ติดต่อ: ปกติปิดและเปิดตามปกติ
2. ระดับไฟฟ้า: 10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
3. ความต้านทานของวงจร: ≤50mΩ (ค่าเริ่มต้น)
4. ความต้านทานของฉนวน: ≥100mΩ
5. ช่วงอุณหภูมิการทำงาน: 40 ~ 150 ℃
6. กรณี: กล่องโลหะและกล่องพลาสติก
7. ชีวิต: ≥10,000 ครั้ง
8. ขนาด:
| แบบอย่าง | ลิตร(มิลลิเมตร) | ก(มิลลิเมตร) | อืม) | ระดับไฟฟ้า | ลวดตะกั่ว (มม.) |
| บีดับเบิลยูเมทัล | 20 | 7.5 | 3.8 | 5A/250V;10A/250V | AWG#22,AWG#18 สายซิลิโคนอุณหภูมิสูง L1=L2=70 มม. หรือตามความต้องการของลูกค้า |
| 20 | 8.0 | 4.1 | 16A/250V | ||
| บีดับเบิลยู พลาสติก | 20 | 8.0 | 4.0 | 5A/250V;10A/250V |
9. เปิดแผ่นอุณหภูมิและรีเซ็ตแผ่นอุณหภูมิ
| รหัส | อุณหภูมิเปิด | รีเซ็ตอุณหภูมิ | รหัส | อุณหภูมิเปิด | รีเซ็ตอุณหภูมิ |
| 40 | 40°C±5°C | ≥30℃ | 100 | 100°C±5°C | 70 ± 10 ℃ |
| 45 | 45°C±5°C | ≥30℃ | 105 | 105°C±5°C | 70 ± 12 ℃ |
| 50 | 50°C±5°C | ≥30℃ | 110 | 110°C±5°C | 75 ± 12 ℃ |
| 55 | 55°C±5°C | ≥30℃ | 115 | 115°C±5°C | 80 ± 12 ℃ |
| 60 | 60°C±5°C | 40 ± 10 ℃ | 120 | 120°C±5°C | 85 ± 12 ℃ |
| 65 | 65°C±5°C | 45 ± 10 ℃ | 125 | 125°C±5°C | 90 ± 12 ℃ |
| 70 | 70°C±5°C | 50 ± 10 ℃ | 130 | 130°C±5°C | 95 ± 12 ℃ |
| 75 | 75°C±5°C | 55 ± 10 ℃ | 135 | 135°C±5°C | 100 ± 12 ℃ |
| 80 | 80°C±5°C | 60 ± 10 ℃ | 140 | 140°C±5°C | 105 ± 12 ℃ |
| 85 | 85°C±5°C | 65 ± 10 ℃ | 145 | 145°C±5°C | 110 ± 12 ℃ |
| 90 | 90°C±5°C | 70 ± 10 ℃ | 150 | 150°C±5°C | 115 ± 12 ℃ |
| 95 | 95°C±5°C | 75 ± 10 ℃ |
ความได้เปรียบทางการแข่งขันของ BW Thermal Protector
1. ขนาดเล็กและติดตั้งง่าย
2. แถบ bimetallic รวดเร็วปฏิกิริยารวดเร็ว
3. อายุการใช้งานสูงกว่า 10,000 ครั้ง
4. ป้องกันการรั่วไหลของกระบวนการเคลือบสูญญากาศอีกครั้ง
5. ทดแทน SENSATA 17AM 7AM, SEKI ST-22 ฯลฯ
การวาดภาพซีรีส์ BW
