รายละเอียดสินค้า:
|
| วงจรชีวิต: | 100,000 รอบ | แรงดันและกระแส: | 250V 16A |
|---|---|---|---|
| ประเภทการติดต่อ: | ปกติปิดหรือเปิดปกติ | ประเภทสวิตช์: | รีเซ็ตอัตโนมัติหรือรีเซ็ตด้วยตนเอง |
| ระยะอุณหภูมิ: | 0-250 ℃ | กรณี: | เบ็กไลท์ |
| เน้น: | เทอร์โมสแตตสองโลหะ BR-A2D,เครื่องป้องกันความร้อน BR-A7D เทอร์โมสแตตสองโลหะ |
||
เทอร์โมสตัทซีรีส์ BHหลักการและโครงสร้าง
ตัวป้องกันซีรีส์ BW และ BH ถูกปิดผนึกอย่างแน่นหนาเพื่อป้องกันกระแสเกินและอุณหภูมิเกิน มีความต้านทานภายในต่ำ ไม่มีเสียงรบกวน และทำงานรีเซ็ตอัตโนมัติ เมื่อกระแสไหลผ่านไบเมทัลที่ไวต่ออุณหภูมิและกระแส สถานะของมันจะเปลี่ยนไปเนื่องจากสภาวะอุณหภูมิเกินหรือกระแสเกิน โดยจะตัดวงจรหรือเปิดวงจร ซีรีส์ BH ปลอดภัยกว่าตัวป้องกันทั่วไปเนื่องจากไม่มีความล่าช้าของผลกระทบจากอุณหภูมิภายใต้สภาวะกระแสสูงฉับพลัน
| พิกัดไฟฟ้า | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V สูงสุด 16A |
|---|---|
| อุณหภูมิเปิด | (30~150)±5°C; 5°C ต่อขั้น |
| อุณหภูมิรีเซ็ต | 2/3 ของอุณหภูมิการทำงานพร้อมค่าความคลาดเคลื่อน ±15°C อุณหภูมิรีเซ็ตสามารถจัดหาให้ตามความต้องการของลูกค้า |
| อายุการใช้งาน | 10,000 ครั้ง |
| ขนาด | ยาว 15 มม. กว้าง 7.1 มม. สูง 3.8 มม. |
| สายไฟ | #22 3266, ปลายตัดครึ่ง, ความยาว 70 มม. หรือตามความต้องการของลูกค้า |
| หมายเลขไฟล์ UL | E487478 |
| หมายเลขใบรับรอง CQC | CQC16002142880 |
| หมายเลขใบรับรอง TUV | B160592241002 |
| รุ่น | เคส | ความยาว (มม.) | ความกว้าง (มม.) | ความสูง (มม.) | แรงดันไฟฟ้าและกระแส | สายไฟ |
|---|---|---|---|---|---|---|
| H20 | พลาสติก | 18.5 | 8 | 4 | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V สูงสุด 10A | #20 3135, ปลายตัดครึ่ง 5 มม., ความยาว 70 มม. หรือตามความต้องการของลูกค้า |
| H21 | โลหะ | 18.5 | 7.3 | 3.8 | ||
| H21 | โลหะ | 20 | 8 | 4 | AC250V 20A | #16 3135 |

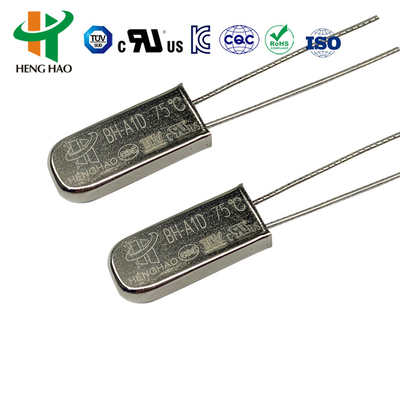

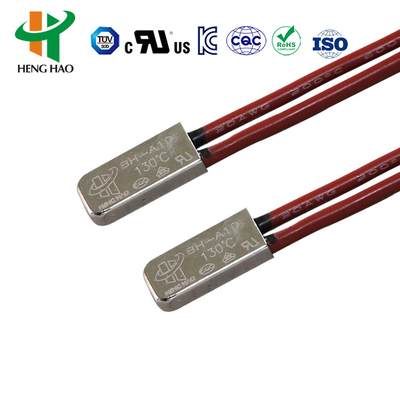

| BH-A1D | โลหะ | 15 | 6.6 | 3.2 | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V | #20 3135, #22 3266, #22 3135, ปลายตัดครึ่ง 5 มม., ความยาว 70 มม. หรือตามความต้องการของลูกค้า |

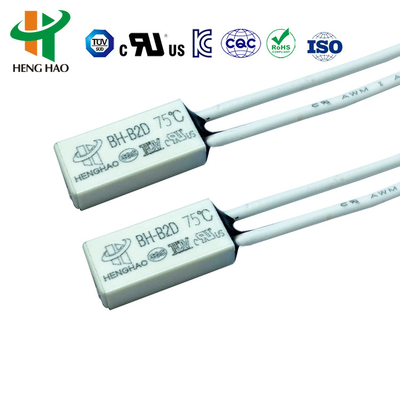

| BH-B2D | พลาสติก | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | พลาสติก | 15 | 5.2 | 2.4 | DC-12V สูงสุด 4A; DC-24V สูงสุด 3A; AC-125V สูงสุด 3A; AC-250V สูงสุด 2A | 3266-AWG24#, 3135-AWG24# หรือแถบนิกเกิลปกติ, ความยาว 70 มม. หรือตามความต้องการของลูกค้า |
ตัวป้องกันความร้อนซีรีส์ BHเป็นอุปกรณ์ป้องกันและแจ้งเตือนที่ปลอดภัย มีประสิทธิภาพ และเชื่อถือได้ ใช้กันอย่างแพร่หลายในมอเตอร์ประเภทต่างๆ ขนาด 1.5 แรงม้าอุปกรณ์ให้แสงสว่าง, เครื่องเชื่อมอินเวอร์เตอร์, แหล่งจ่ายไฟสวิตชิ่ง,ชุดแบตเตอรี่แบบชาร์จไฟได้, บัลลาสต์หลอดฟลูออเรสเซนต์,เครื่องมือไฟฟ้าแบบพกพา, เครื่องใช้ไฟฟ้าและอุปกรณ์ไฟฟ้าอื่นๆ เพื่อป้องกันกระแสเกินและอุณหภูมิเกินที่เกิดจากสภาวะการทำงานที่ผิดปกติ ชนิดที่เสริมความแข็งแรงซึ่งสามารถทนแรงดัน 3.5MPa เหมาะสำหรับการติดตั้งภายในมอเตอร์เคลือบพลาสติก
| รหัส | อุณหภูมิ | รหัส | อุณหภูมิ |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |

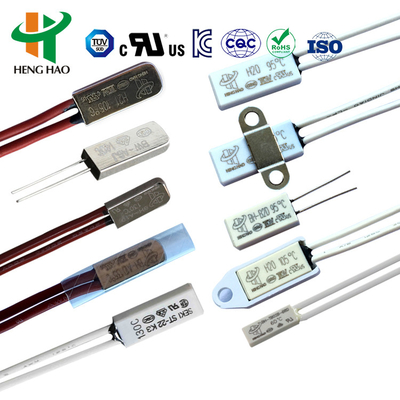

ตัวป้องกันสากลและเสริมความแข็งแรงซีรีส์ H20, H21 พร้อมเคสโลหะขนาดใหญ่ ประกอบด้วยเคสโลหะนำความร้อน, ชิ้นส่วนไบเมทัลที่เชื่อมต่อกับจุดสัมผัสอัลลอยเงิน, ขายึดนำไฟฟ้า, แท่นยึดฉนวน, แถบสัมผัสคงที่ และสายเคเบิลทนความร้อน ในกรณีที่การทำงานผิดปกติ เมื่ออุณหภูมิแวดล้อมเพิ่มขึ้นถึงค่าที่ตั้งไว้ ชิ้นส่วนไบเมทัลจะทำงานอย่างรวดเร็ว เปิดจุดสัมผัส และตัดวงจร เมื่ออุปกรณ์เย็นลงถึงอุณหภูมิการทำงานที่ปลอดภัย จุดสัมผัสจะปิดโดยอัตโนมัติและกลับสู่การทำงานปกติ
| พิกัดไฟฟ้า | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V สูงสุด 16A |
|---|---|
| อุณหภูมิเปิด | (30~150)±5°C; 5°C ต่อขั้น |
| อุณหภูมิรีเซ็ต | 2/3 ของอุณหภูมิการทำงานพร้อมค่าความคลาดเคลื่อน ±15°C อุณหภูมิรีเซ็ตสามารถจัดหาให้ตามความต้องการของลูกค้า |
| อายุการใช้งาน | 10,000 ครั้ง |
| ความต้านทานการปิดหน้าสัมผัส | ≤50mΩ |
| ความต้านทานฉนวน | ≥100mΩ |
| ความแข็งแรงทางไฟฟ้า | AC1500V/1นาที โดยไม่มีปรากฏการณ์การแตกหักและการลัดวงจร |
| หมายเลขไฟล์ UL | E487478 |
| หมายเลขใบรับรอง CQC | CQC16002142880 |
| หมายเลขใบรับรอง TUV | B160592241002 |
ซีรีส์ H20, H21 เหมาะสำหรับแบตเตอรี่แบบชาร์จไฟได้, บัลลาสต์, เครื่องนวด, มอเตอร์ขนาดเล็ก, หม้อแปลง, เครื่องมือไฟฟ้า, เครื่องใช้ไฟฟ้าความร้อน และเครื่องมือวัด
