รายละเอียดสินค้า:
|
| วงจรชีวิต: | 100,000 รอบ | แรงดันและกระแส: | 250V 16A |
|---|---|---|---|
| ประเภทการติดต่อ: | ปกติปิดหรือเปิดปกติ | ประเภทสวิตช์: | รีเซ็ตอัตโนมัติหรือรีเซ็ตด้วยตนเอง |
| ระยะอุณหภูมิ: | 0-250 ℃ | ||
| เน้น: | สวิทช์ป้องกันความร้อน BW-BCM,สวิตช์เครื่องป้องกันความร้อน BW-WCP |
||
เทอร์โมสตัทซีรีส์ BH / ตัวป้องกันความร้อนขนาดเล็ก / เทอร์โมสตัทแบตเตอรี่แบบชาร์จไฟได้
ตัวป้องกันซีรีส์ BW และ BH ให้การป้องกันสภาวะกระแสเกินและอุณหภูมิเกิน มีโครงสร้างปิดสนิท ความต้านทานภายในต่ำ การทำงานที่ไม่มีเสียงรบกวน และฟังก์ชันรีเซ็ตอัตโนมัติ เมื่อกระแสไหลผ่านไบเมทัลที่ไวต่ออุณหภูมิและกระแส สถานะจะเปลี่ยนไปเพื่อตอบสนองต่อสภาวะอุณหภูมิเกินหรือกระแสเกิน โดยตัดวงจรหรือเปิดวงจร ตัวป้องกันซีรีส์ BH ให้ความปลอดภัยที่เพิ่มขึ้นเมื่อเทียบกับตัวป้องกันมาตรฐาน เนื่องจากช่วยลดความล่าช้าของผลกระทบจากอุณหภูมิในสภาวะกระแสสูงฉับพลัน
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| พิกัดไฟฟ้า | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V สูงสุด 16A |
| อุณหภูมิเปิด | (30~150)±5°C; ขั้นละ 5°C |
| อุณหภูมิรีเซ็ต | 2/3 ของอุณหภูมิทำงานพร้อมค่าความคลาดเคลื่อน ±15°C มีอุณหีรีเซ็ตแบบกำหนดเองตามความต้องการของลูกค้า |
| อายุการใช้งาน | 10,000 รอบ |
| ขนาด | ยาว 15 มม. กว้าง 7.1 มม. สูง 3.8 มม. |
| สายไฟ | #22 3266, ปลายตัดครึ่ง, ยาว 70 มม., หรือปรับแต่งตามความต้องการของลูกค้า |
| หมายเลขไฟล์ UL | E487478 |
| หมายเลขใบรับรอง CQC | CQC16002142880 |
| หมายเลขใบรับรอง TUV | B160592241002 |

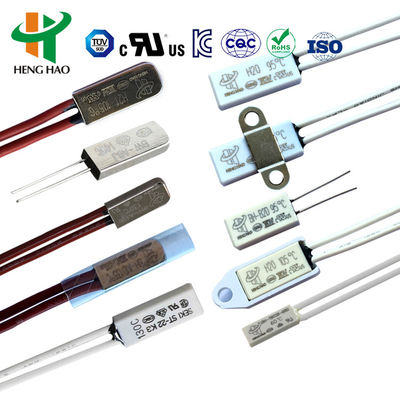

| รุ่น | ตัวเรือน | ความยาว (มม.) | ความกว้าง (มม.) | ความสูง (มม.) | แรงดันไฟฟ้าและกระแส | สายไฟ |
|---|---|---|---|---|---|---|
| H20 | พลาสติก | 18.5 | 8 | 4 | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V สูงสุด 10A | #20 3135, ปลายตัดครึ่ง 5 มม., ยาว 70 มม., หรือปรับแต่ง |
| H21 | โลหะ | 18.5 | 7.3 | 3.8 | - | - |
| H21 | โลหะ | 20 | 8 | 4 | AC250V 20A | #16 3135 |

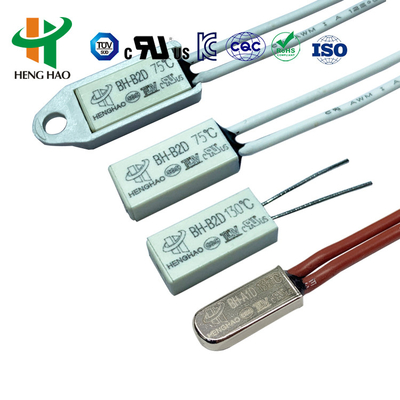

| BH-A1D | โลหะ | 15 | 6.6 | 3.2 | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V | #20 3135, #22 3266, #22 3135, ปลายตัดครึ่ง 5 มม., ยาว 70 มม., หรือปรับแต่ง |

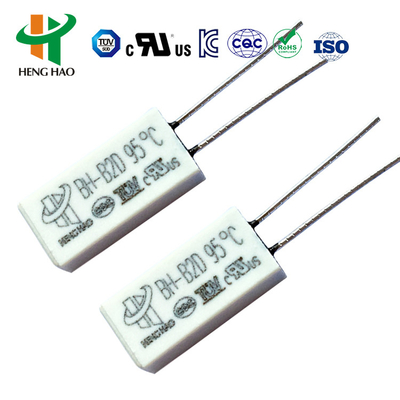

| BH-B2D | พลาสติก | 15 | 7.1 | 3.8 | - | - |
| BH-TB02B-B8D | พลาสติก | 15 | 5.2 | 2.4 | DC-12V สูงสุด 4A; DC-24V สูงสุด 3A; AC-125V สูงสุด 3A; AC-250V สูงสุด 2A | 3266-AWG24#, 3135-AWG24# หรือแถบนิกเกิลปกติ, ยาว 70 มม. หรือปรับแต่ง |
ตัวป้องกันความร้อนซีรีส์ BHเป็นอุปกรณ์ป้องกันและแจ้งเตือนความปลอดภัยที่มีประสิทธิภาพและเชื่อถือได้ ใช้กันอย่างแพร่หลายใน:
ตัวป้องกันเหล่านี้ป้องกันความเสียหายจากกระแสเกินและอุณหภูมิเกินที่เกิดจากสภาวะการทำงานที่ผิดปกติ ชนิดที่เสริมความแข็งแรงสามารถทนแรงดันได้ถึง 3.5MPa เหมาะสำหรับการติดตั้งภายในมอเตอร์เคลือบพลาสติก
| รหัส | อุณหภูมิ | รหัส | อุณหภูมิ |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |

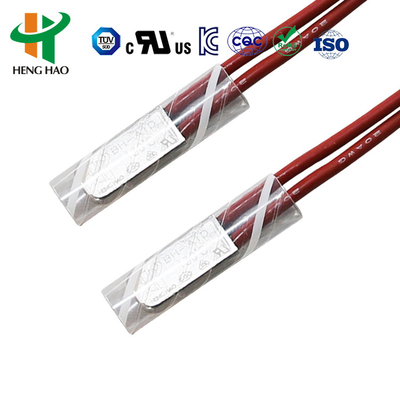

ตัวป้องกันอเนกประสงค์และเสริมความแข็งแรงซีรีส์ BW มีตัวเรือนโลหะขนาดใหญ่และประกอบด้วยตัวเรือนโลหะนำความร้อน ชิ้นส่วนไบเมทัลที่เชื่อมต่อกับหน้าสัมผัสอัลลอยด์เงิน ขายึดนำไฟฟ้า ขาตั้งฉนวน แถบหน้าสัมผัสคงที่ และสายเคเบิลทนความร้อน ในระหว่างการทำงานที่ผิดปกติ เมื่ออุณหภูมิแวดล้อมเพิ่มขึ้นถึงค่าที่ตั้งไว้ ชิ้นส่วนไบเมทัลจะทำงานอย่างรวดเร็ว เปิดหน้าสัมผัส และตัดวงจร เมื่ออุปกรณ์เย็นลงถึงอุณหภูมิการทำงานที่ปลอดภัย หน้าสัมผัสจะปิดโดยอัตโนมัติและกลับสู่การทำงานปกติ
| รุ่น | ความยาว (มม.) | ความกว้าง (มม.) | ความสูง (มม.) |
|---|---|---|---|
| BW9700 | 20 | 7.3 | 3.8 |
ซีรีส์ BW ใช้ได้กับแบตเตอรี่แบบชาร์จไฟได้ บัลลาสต์ เครื่องนวด มอเตอร์ หม้อแปลง เครื่องมือไฟฟ้า เครื่องใช้ไฟฟ้าที่ให้ความร้อน และเครื่องมือวัด
| รหัส | อุณหภูมิเปิด | อุณหภูมิรีเซ็ต | รหัส | อุณหภูมิเปิด | อุณหภูมิรีเซ็ต |
|---|---|---|---|---|---|
| 045 | 45±4.5°C | ≥33°C | 105 | 105±5°C | 75±15°C |
| 050 | 50±5°C | ≥35°C | 110 | 110±5°C | 75±15°C |
| 055 | 55±5°C | 42±6°C | 115 | 115±5°C | 80±15°C |
| 060 | 60±5°C | 45±8°C | 120 | 120±5°C | 85±15°C |
| 065 | 65±5°C | 48±10°C | 125 | 125±5°C | 85±15°C |
| 070 | 70±5°C | 50±12°C | 130 | 130±5°C | 90±15°C |
| 075 | 75±5°C | 53±14°C | 135 | 135±5°C | 95±15°C |
| 080 | 80±5°C | 55±15°C | 140 | 140±5°C | 100±15°C |
| 085 | 85±5°C | 60±15°C | 145 | 145±5°C | 100±15°C |
| 090 | 90±5°C | 65±15°C | 150 | 150±5°C | 105±15°C |
| 095 | 95±5°C | 70±15°C | 155 | 155±5°C | 110±15°C |
| 100 | 100±5°C | 70±15°C |
