รายละเอียดสินค้า:
|
| วงจรชีวิต: | 100,000 รอบ | แรงดันและกระแส: | 250V 16A |
|---|---|---|---|
| ประเภทการติดต่อ: | ปกติปิดหรือเปิดปกติ | ประเภทสวิตช์: | รีเซ็ตอัตโนมัติหรือรีเซ็ตด้วยตนเอง |
| ช่วงอุณหภูมิ: | 0-250 ℃ | กรณี: | เบ็กไลท์ |
| แสงสูง: | Bw9700 Bimetallic Thermostat,Rechargeable Battery Ksd9700 Thermostat,250V 16A Thermal Cut Off Switch |
||

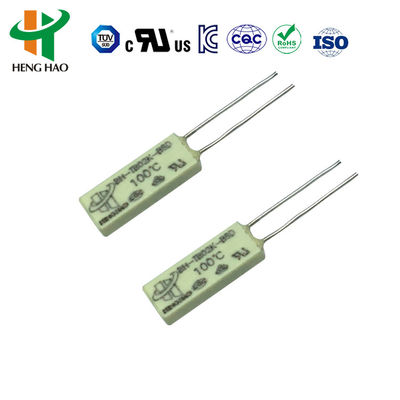

เทอร์โมสตัท BH ซีรีส์/ตัวป้องกันความร้อนขนาดเล็ก/เทอร์โมสตัทแบตเตอรี่แบบชาร์จไฟได้
เทอร์โมสตัท BH ซีรีส์หลักการและโครงสร้างของ
ซีรีส์ BW & BH ที่สามารถป้องกันกระแสเกินและอุณหภูมิเกินได้นั้นถูกผนึกอย่างแน่นหนา มีความต้านทานภายในเล็กน้อย ไม่มีเสียงรบกวน และรีเซ็ตโดยอัตโนมัติเมื่อกระแสผ่าน bimetal ที่ไวต่ออุณหภูมิและกระแส สถานะของ bimetal จะเปลี่ยนไปตามอุณหภูมิหรือกระแสเกินเพื่อตัดวงจรหรือเปิดวงจรซีรีส์ BH ปลอดภัยกว่าตัวป้องกันทั่วไป เนื่องจากไม่เกิดความล่าช้าของอุณหภูมิภายใต้สภาวะของกระแสไฟฟ้าขนาดใหญ่อย่างกะทันหัน
เทอร์โมสตัท BH ซีรีส์ข้อมูลจำเพาะของ
คะแนนไฟฟ้า:
| คะแนนไฟฟ้า | DC-12V สูงสุด 12A;DC-24V สูงสุด 10A;AC-125V สูงสุด 8A;AC-250V สูงสุด 16A |
| เปิดอุณหภูมิ | (30~150)±5°C;5°C ขั้นละ |
| รีเซ็ตอุณหภูมิ | 2/3 ของอุณหภูมิการทำงานโดยมีค่าความคลาดเคลื่อน ±15°Cสามารถตั้งค่าอุณหภูมิใหม่ได้ตามความต้องการของลูกค้า |
| ครั้งชีวิต | 10,000 ครั้ง |
| ขนาด | L15mm W7.1mm H3.8mm |
| ลวดตะกั่ว | #22 3266 ปลายสะดุดครึ่ง ความยาว 70 มม. หรือตามความต้องการของลูกค้า |
| หมายเลขไฟล์ UL | E487478 |
| ใบรับรอง CQC เลขที่ | CQC16002142880 |
| ใบรับรอง TUV เลขที่ | B160592241002 |
ตัวป้องกันความร้อนซีรีส์ BHมิติ
| แบบอย่าง | กรณี | ความยาว (มม.) | ความกว้าง (มม.) | สูง (มม.) | ฉบับ & ปัจจุบัน | ลวดตะกั่ว |
| H20 | พลาสติก | 18.5 | 8 | 4 | DC-12V สูงสุด 12A;DC-24V สูงสุด 10A;AC-125V สูงสุด 8A;AC-250V สูงสุด 10A |
#20 3135 ปลาย 5มม สะดุดครึ่งความยาว 70 มม. หรือตามความต้องการของลูกค้า |
| H21 | โลหะ | 18.5 | 7.3 | 3.8 | ||
| H21 | โลหะ | 20 | 8 | 4 | AC250V20A | #16 3135 |
| BH-A1D | โลหะ | 15 | 6.6 | 3.2 | DC-12V สูงสุด 12A;DC-24V สูงสุด 10A;AC-125V สูงสุด 8A;AC-250V |
#20 3135, #22 3266,#22 3135 ปลาย 5 มม. สะดุดครึ่งความยาว 70 มม. หรือตามความต้องการของลูกค้า |
| BH-B2D | พลาสติก | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | พลาสติก | 15 | 5.2 | 2.4 | DC-12V สูงสุด 4A;DC-24V สูงสุด 3A;AC-125V สูงสุด 3A;AC-250V สูงสุด 2A | 3266-AWG24#, 3135-AWG24# หรือแถบนิเกิล ปกติจะมีความยาว 70 มม. หรือตามที่ลูกค้าต้องการ |
เทอร์โมสตัท BH ซีรีส์แอปพลิเคชันและคำแนะนำของ
BH ซีรีส์ แผ่นกันความร้อน, อุปกรณ์ป้องกันความปลอดภัยที่เชื่อถือได้และมีประสิทธิภาพ, มีการใช้กันอย่างแพร่หลายในมอเตอร์ 1.5 แรงม้าประเภทต่างๆ,อุปกรณ์ให้แสงสว่าง,เครื่องเชื่อมอินเวอร์เตอร์, สวิตซ์ไฟ,ชุดแบตเตอรี่แบบชาร์จไฟได้,บัลลาสต์หลอดฟลูออเรสเซนต์,เครื่องมือไฟฟ้าแบบพกพา, เครื่องใช้ไฟฟ้าและอุปกรณ์ไฟฟ้าอื่น ๆ เพื่อป้องกันกระแสไฟเกินและความร้อนเกินจากสถานะการทำงานที่ผิดปกติประเภทบังคับที่สามารถทนต่อแรงดัน 3.5MPa เหมาะสำหรับการติดตั้งในตัวของมอเตอร์เคลือบพลาสติก
| รหัส | อุณหภูมิ | รหัส | อุณหภูมิ |
| 30 | 30 ℃ | 100 | 100 ℃ |
| 35 | 35 ℃ | 105 | 105 ℃ |
| 40 | 40 ℃ | 110 | 110 ℃ |
| 45 | 45 ℃ | 115 | 115 ℃ |
| 50 | 50 ℃ | 120 | 120 ℃ |
| 55 | 55 ℃ | 125 | 125 ℃ |
| 60 | 60 ℃ | 130 | 130 ℃ |
| 70 | 70 ℃ | 135 | 135 ℃ |
| 75 | 75 ℃ | 140 | 140 ℃ |
| 80 | 80 ℃ | 145 | 145 ℃ |
| 85 | 85 ℃ | 150 | 150 ℃ |
| 90 | 90 ℃ |
เทอร์โมสตัท BW ซีรีส์/กกตตัวป้องกันความร้อน 9700/BW9700 ตัวป้องกันอุณหภูมิ
เทอร์โมสตัท H20, H21 ซีรีส์หลักการและโครงสร้างของ
H20, H21 ตัวป้องกันแบบสากลและแบบปรับปรุงแบบอนุกรมพร้อมปลอกโลหะขนาดใหญ่ประกอบด้วยปลอกโลหะที่นำความร้อน ชิ้นส่วน bimetallic ที่เชื่อมด้วยจุดสัมผัสโลหะผสมเงิน ตัวยึดนำไฟฟ้า แท่นยึดฉนวน แถบหน้าสัมผัสคงที่ และสายเคเบิลทนความร้อนในกรณีของการทำงานที่ผิดปกติพร้อมกับการเพิ่มอุณหภูมิของสิ่งแวดล้อมจนถึงค่าที่ตั้งไว้ ชิ้นส่วน bimetallic จะดำเนินการอย่างรวดเร็ว เปิดจุดสัมผัส และตัดการเชื่อมต่อวงจรเมื่ออุปกรณ์เย็นลงถึงอุณหภูมิเพื่อการทำงานที่ปลอดภัย จุดสัมผัสจะปิดโดยอัตโนมัติและกู้คืนการทำงานตามปกติ
ตัวป้องกันความร้อน H20, H21seriesข้อมูลจำเพาะของ
| คะแนนไฟฟ้า | DC-12V สูงสุด 12A;DC-24V สูงสุด 10A;AC-125V สูงสุด 8A;AC-250V สูงสุด 16A |
| เปิดอุณหภูมิ | (30~150)±5°C;5°C ขั้นละ |
| รีเซ็ตอุณหภูมิ | 2/3 ของอุณหภูมิการทำงานโดยมีค่าความคลาดเคลื่อน ±15°Cสามารถตั้งค่าอุณหภูมิใหม่ได้ตามความต้องการของลูกค้า |
| ครั้งชีวิต | 10,000 ครั้ง |
| ติดต่อต้านทานการปิด: | ≤50mΩ |
| ความต้านทานของฉนวน: | ≥100mΩ |
| ความแรงของไฟฟ้า: |
|
| หมายเลขไฟล์ UL | E487478 |
| ใบรับรอง CQC เลขที่ | CQC16002142880 |
| ใบรับรอง TUV เลขที่ | B160592241002 |
ตัวป้องกันความร้อน H20, H21series'มิติข้อมูล
| แบบอย่าง | กรณี | ความยาว (มม.) | ความกว้าง (มม.) | สูง (มม.) | ฉบับ & ปัจจุบัน | ลวดตะกั่ว |
| H20 | พลาสติก | 18.5 | 8 | 4 | DC-12V สูงสุด 12A;DC-24V สูงสุด 10A;AC-125V สูงสุด 8A;AC-250V สูงสุด 10A |
#20 3135 ปลาย 5มม สะดุดครึ่งความยาว 70 มม. หรือตามความต้องการของลูกค้า |
| H21 | โลหะ | 18.5 | 7.3 | 3.8 | ||
| H21 | โลหะ | 20 | 8 | 4 | AC250V20A | #16 3135 |
| BH-A1D | โลหะ | 15 | 6.6 | 3.2 | DC-12V สูงสุด 12A;DC-24V สูงสุด 10A;AC-125V สูงสุด 8A;AC-250V |
#20 3135, #22 3266,#22 3135 ปลาย 5 มม. สะดุดครึ่งความยาว 70 มม. หรือตามความต้องการของลูกค้า |
| BH-B2D | พลาสติก | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | พลาสติก | 15 | 5.2 | 2.4 | DC-12V สูงสุด 4A;DC-24V สูงสุด 3A;AC-125V สูงสุด 3A;AC-250V สูงสุด 2A | 3266-AWG24#, 3135-AWG24# หรือแถบนิเกิล ปกติจะมีความยาว 70 มม. หรือตามที่ลูกค้าต้องการ |
H20, H21แอปพลิเคชั่นตัวป้องกันอุณหภูมิซีรีส์
H20, H21series ใช้ได้กับแบตเตอรี่แบบชาร์จไฟได้, บัลลาสต์, เครื่องนวด, ไมโครมอเตอร์, หม้อแปลงไฟฟ้า, เครื่องมือไฟฟ้า, เครื่องใช้ไฟฟ้าที่ให้ความร้อน และเครื่องมืออื่นๆ
การอนุมัติการรับรองผลิตภัณฑ์ UL, CQC, TUV และ RoHS
