รายละเอียดสินค้า:
|
| วงจรชีวิต: | 100,000 รอบ | แรงดันและกระแส: | 250V 16A |
|---|---|---|---|
| ประเภทการติดต่อ: | ปกติปิดหรือเปิดปกติ | ประเภทสวิตช์: | รีเซ็ตอัตโนมัติหรือรีเซ็ตด้วยตนเอง |
| ระยะอุณหภูมิ: | 50-150 ℃ | กรณี: | เบ็กไลท์ |
| เน้น: | เครื่องป้องกันอุณหภูมิ เครื่องป้องกันอุณหภูมิ,เครื่องป้องกันความร้อนที่ควบคุมอุณหภูมิ,เครื่องป้องกันความร้อน KSD9700 |
||
KSD9700เทอร์โมสแตตชุดหลักการและโครงสร้าง
เครื่องป้องกันทั่วไปและเสริม KSD9700 ที่มีกล่องโลหะขนาดใหญ่ ประกอบด้วยกล่องโลหะที่นําไฟฟ้า, ส่วนของโลหะสองชิ้นที่เชื่อมด้วยจุดสัมผัสเหล็กสลัดเงิน, หมุน conductive,หน่วยปรับความละเอียดกรณีการทํางานผิดปกติ พร้อมกับการเพิ่มอุณหภูมิแวดล้อมไปยังค่าที่ตั้ง ส่วน bimetallic ทําการกระทําอย่างรวดเร็วเปิดจุดติดต่อเมื่ออุปกรณ์เย็นลงถึงอุณหภูมิในการทํางานที่ปลอดภัย จุดติดต่อจะปิดและกลับมาทํางานปกติโดยอัตโนมัติ
| ระดับไฟฟ้า | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V สูงสุด 16A |
| อุณหภูมิเปิด | (30 ~ 150) ± 5 °C; 5 °C ในขั้นตอน |
| ปรับอุณหภูมิ | 2/3 ของอุณหภูมิการทํางานด้วยความอนุญาต ± 15 °C อุณหภูมิการรีเซ็ตยังสามารถให้ตามความต้องการของลูกค้า |
| อายุการใช้งาน | 10000 ครั้ง |
| ความต้านทานปิดติดต่อ: | ≤ 50mΩ |
| ความต้านทานในการกันความร้อน: | ≥ 100mΩ |
| ความแรงไฟฟ้า: |
|
| UL ไฟล์หมายเลข | E487478 |
| ใบรับรอง CQC | CQC16002142880 รายการ |
| ใบรับรอง TUV | B160592241002 |
มิติของเทอร์โมสแตต
| รุ่น | กรณี | ความยาว ((mm) | ความกว้าง ((mm) | ความสูง ((มม) | Vol.&Current ปัจจุบัน | สายลวด |
| H20 | พลาสติก | 18.5 | 8 | 4 | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V สูงสุด 10A |
#20 3135, ปลาย 5 มิลลิเมตร ครึ่ง tripping ความยาวคือ 70mm หรือตามลูกค้าต้องการ |
| H21 | โลหะ | 18.5 | 7.3 | 3.8 | ||
| H21 | โลหะ | 20 | 8 | 4 | AC250V 20A | #16 3135 |

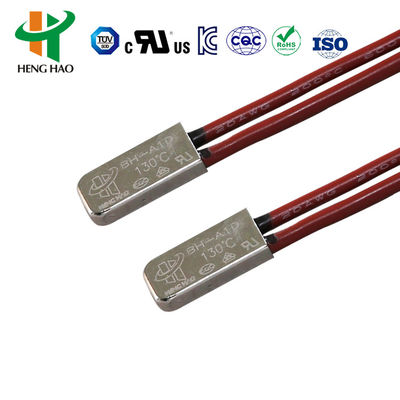

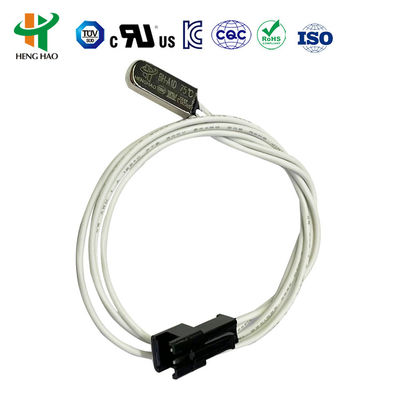

| BH-A1D | โลหะ | 15 | 6.6 | 3.2 | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V |
#20 3135, #22 3266, #22 3135, ปลาย 5 มม ครึ่ง tripping ความยาวคือ 70mm หรือตามลูกค้าต้องการ |

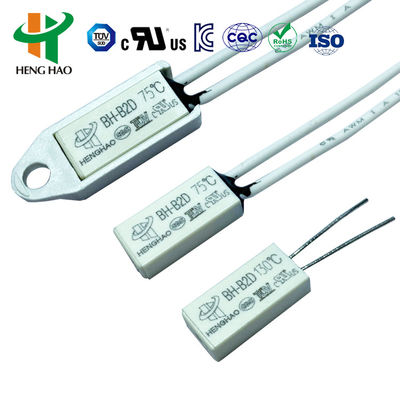

| BH-B2D | พลาสติก | 15 | 7.1 | 3.8 | ||

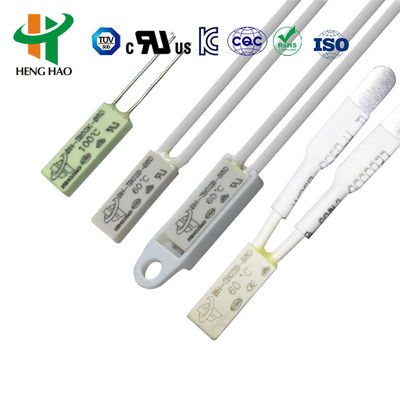

| BH-TB02B-B8D | พลาสติก | 15 | 5.2 | 2.4 | DC-12V สูงสุด 4A; DC-24V สูงสุด 3A; AC-125V สูงสุด 3A; AC-250V สูงสุด 2A | 3266-AWG24#, 3135-AWG24# หรือแผ่นนิเคิลปกติ ความยาว 70 มม หรือตามความต้องการของลูกค้า |
H20,H21ระบบป้องกันอุณหภูมิ
H20,H21series ใช้กับแบตเตอรี่ที่ชาร์จได้, บัลลาสต์, เครื่องนวด, มิโครมอเตอร์, เครื่องแปลง, เครื่องมือไฟฟ้า, เครื่องใช้ไฟฟ้าและอุปกรณ์ไฟฟ้าอุณหภูมิ เป็นต้น
3.1ประเภทการตั้งค่าใหม่ด้วยมือ: ส่วนประกอบการตรวจจับอุณหภูมิประกอบด้วยแผ่น bimetallic เมื่ออุณหภูมิถึงช่วงอุณหภูมิการกระทํา มันจะกระโดดเร็วและแผ่นเคลื่อนไหวจะตัดเมื่ออุณหภูมิลดลงสู่จุดอุณหภูมิที่ตั้ง, จุดสัมผัสไม่สามารถรีเซ็ตจนกว่าการเชื่อมต่อวงจรใหม่โดยกดปุ่มรีเซ็ตประสบความสําเร็จในการเชื่อมต่อหรือตัดต่อวงจรและเริ่มต้นวงจรใหม่โดยการรีเซ็ตด้วยมือ. (คําเตือนด้วยใจดี: 1.เทอร์โมสแตตรีเซ็ตด้วยมือชนิดนี้สามารถรีเซ็ตได้เมื่ออุณหภูมิลดลง 20 °C หลังจากการกระทํากระตุ้นโดยกดปุ่มรีเซ็ต และ 4 ~ 6 N จะเป็นสิ่งที่ควร;กรุณาอย่าใช้แรงมากเกินไป. 2 เพื่อให้ประกันการทํางานปกติ ระยะห่างระหว่างปุ่มรีเซ็ทและปิดปิดไม่ควรน้อยกว่า 20.4 มม.)
3.2ประเภทการตั้งค่าใหม่ด้วยมือ: ส่วนประกอบการตรวจจับอุณหภูมิประกอบด้วยแผ่น bimetallic เมื่ออุณหภูมิถึงช่วงอุณหภูมิการกระทํา มันจะกระโดดเร็วและแผ่นเคลื่อนไหวจะตัดเมื่ออุณหภูมิลดลงสู่จุดอุณหภูมิที่ตั้ง, จุดติดต่อสามารถรีเซ็ตอัตโนมัติและเริ่มทํางาน
การรับรองสินค้า UL,CQC,TUV และ RoHS
