รายละเอียดสินค้า:
|
| วงจรชีวิต: | 100,000 รอบ | แรงดันและกระแส: | 250V 10A |
|---|---|---|---|
| ประเภทการติดต่อ: | ปกติปิดหรือเปิดปกติ | ประเภทสวิตช์: | รีเซ็ตอัตโนมัติหรือรีเซ็ตด้วยตนเอง |
| ระยะอุณหภูมิ: | 50-250 ℃ | กรณี: | โลหะ |
| เน้น: | การรีเซ็ตไฟฟ้าอุณหภูมิอัตโนมัติ,ST01 เครื่องป้องกันอุณหภูมิ,ST05 ฟิวส์ความร้อน |
||

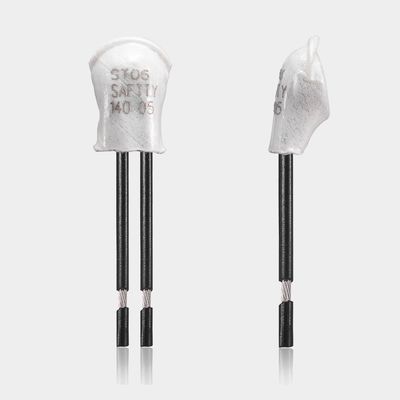

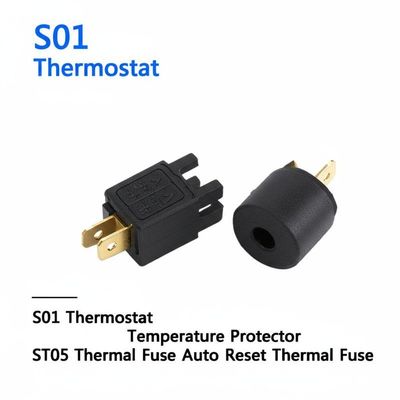

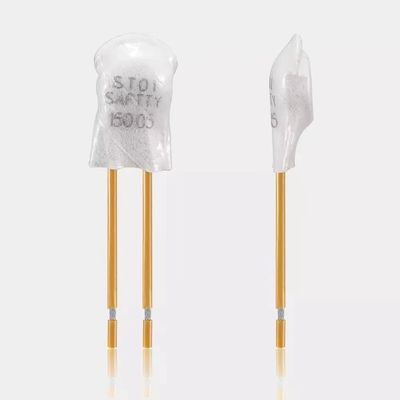

S01 เทอร์โมสแตต ST01 เครื่องป้องกันอุณหภูมิ ST05 เฟสอุณหภูมิ เฟสอุณหภูมิ auto reset
ซีรี่ย์ BW & BH ที่สามารถป้องกันความแรงเกินและความร้อนเกิน ได้ถูกปิดอย่างแน่นแน่น ความต้านทานภายในน้อย ไม่มีเสียงและรีเซ็ตอัตโนมัติเมื่อกระแสผ่าน bimetal ที่มีความรู้สึกต่ออุณหภูมิและกระแส, สถานะของ bimetal จะถูกเปลี่ยนโดยอุณหภูมิเกินหรือเกินปัจจุบันที่จะตัดวงจรหรือสลับวงจรเนื่องจากไม่มีอาการอุณหภูมิ ความยืดหยุ่นภายใต้เงื่อนไขของกระแสไฟฟ้าขนาดใหญ่ทันใด.
S01เทอร์โมสแตตรายละเอียด
อัตราการใช้ไฟฟ้า:
| ระดับไฟฟ้า | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V สูงสุด 16A |
| อุณหภูมิเปิด | (30 ~ 150) ± 5 °C; 5 °C ในขั้นตอน |
| ปรับอุณหภูมิ | 2/3 ของอุณหภูมิการทํางานด้วยความอนุญาต ± 15 °C อุณหภูมิการรีเซ็ตยังสามารถให้ตามความต้องการของลูกค้า |
| อายุการใช้งาน | 10000 ครั้ง |
| ขนาด | L15mm W7.1mm H3.8mm |
| สายลวด | # 22 3266 ปลายครึ่ง tripping ความยาวคือ 70mm หรือตามลูกค้าต้องการ |
| UL ไฟล์หมายเลข | E487478 |
| ใบรับรอง CQC | CQC16002142880 รายการ |
| ใบรับรอง TUV | B160592241002 |
เครื่องป้องกันความร้อน ซีรีส์ S01ขนาด
| รุ่น | กรณี | ความยาว ((mm) | ความกว้าง ((mm) | ความสูง ((มม) | Vol.&Current ปัจจุบัน | สายลวด |
| H20 | พลาสติก | 18.5 | 8 | 4 | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V สูงสุด 10A |
#20 3135, ปลาย 5 มิลลิเมตร ครึ่ง tripping ความยาวคือ 70mm หรือตามลูกค้าต้องการ |
| H21 | โลหะ | 18.5 | 7.3 | 3.8 | ||
| H21 | โลหะ | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | โลหะ | 15 | 6.6 | 3.2 | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V |
#20 3135, #22 3266, #22 3135, ปลาย 5 มม ครึ่ง tripping ความยาวคือ 70mm หรือตามลูกค้าต้องการ |
| BH-B2D | พลาสติก | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | พลาสติก | 15 | 5.2 | 2.4 | DC-12V สูงสุด 4A; DC-24V สูงสุด 3A; AC-125V สูงสุด 3A; AC-250V สูงสุด 2A | 3266-AWG24#, 3135-AWG24# หรือแผ่นนิเคิลปกติ ความยาว 70 มม หรือตามความต้องการของลูกค้า |
S01เทอร์โมสแตตการ ใช้ และ คํา สอน
S01 เทอร์โมสแตต,เครื่องป้องกันความปลอดภัยที่มีประสิทธิภาพที่น่าเชื่อถือและอุปกรณ์เตือนใช้อย่างแพร่หลายในชนิดต่างๆ มอเตอร์ 1.5 แรงม้า,เทอร์โมสแตต,เครื่องปั่นอินเวอร์เตอร์, แรงสวิทช์, เทอร์โมสแตตเครื่องปรับแสงไฟฟลูเรสเซ็นต์, เทอร์โมสแตต, เครื่องใช้ไฟฟ้าและอุปกรณ์ไฟฟ้าอื่น ๆ เพื่อป้องกันการปรับอากาศเกินแรงและการอุ่นเกินที่เกิดจากการทํางานที่ผิดปกติ5MPa เหมาะสําหรับการติดตั้งในเครื่องยนต์เคลือบพลาสติก.
| รหัส | อุณหภูมิ | รหัส | อุณหภูมิ |
| 30 | 30°C | 100 | 100 °C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150 °C |
| 90 | 90°C |
SO1เทอร์โมสแตตหลักการและโครงสร้าง
H20,H21เซเรียลปกป้องทั่วไปและเสริมด้วยกล่องโลหะขนาดใหญ่ประกอบด้วยกล่องโลหะที่นําแสงร้อน, ส่วน bimetallic welded ด้วยจุดสัมผัสเหล็กเหล็กเงิน,หมุนขนส่ง, หน่วยติดตั้งการกันความร้อน, สายติดต่อติดตั้งและสายกันความร้อนส่วน bimetallic ทําการกระทําอย่างรวดเร็วเมื่ออุปกรณ์เย็นลงถึงอุณหภูมิในการทํางานที่ปลอดภัย จุดติดต่อจะปิดและกลับมาทํางานปกติโดยอัตโนมัติ
SO1เทอร์โมสแตตรายละเอียด
| ระดับไฟฟ้า | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V สูงสุด 16A |
| อุณหภูมิเปิด | (30 ~ 150) ± 5 °C; 5 °C ในขั้นตอน |
| ปรับอุณหภูมิ | 2/3 ของอุณหภูมิการทํางานด้วยความอนุญาต ± 15 °C อุณหภูมิการรีเซ็ตยังสามารถให้ตามความต้องการของลูกค้า |
| อายุการใช้งาน | 10000 ครั้ง |
| ความต้านทานปิดติดต่อ: | ≤ 50mΩ |
| ความต้านทานในการกันความร้อน: | ≥ 100mΩ |
| ความแรงไฟฟ้า: |
|
| UL ไฟล์หมายเลข | E487478 |
| ใบรับรอง CQC | CQC16002142880 รายการ |
| ใบรับรอง TUV | B160592241002 |
SO1เทอร์โมสแตตขนาด
| รุ่น | กรณี | ความยาว ((mm) | ความกว้าง ((mm) | ความสูง ((มม) | Vol.&Current ปัจจุบัน | สายลวด |
| H20 | พลาสติก | 18.5 | 8 | 4 | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V สูงสุด 10A |
#20 3135, ปลาย 5 มิลลิเมตร ครึ่ง tripping ความยาวคือ 70mm หรือตามลูกค้าต้องการ |
| H21 | โลหะ | 18.5 | 7.3 | 3.8 | ||
| H21 | โลหะ | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | โลหะ | 15 | 6.6 | 3.2 | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V |
#20 3135, #22 3266, #22 3135, ปลาย 5 มม ครึ่ง tripping ความยาวคือ 70mm หรือตามลูกค้าต้องการ |
| BH-B2D | พลาสติก | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | พลาสติก | 15 | 5.2 | 2.4 | DC-12V สูงสุด 4A; DC-24V สูงสุด 3A; AC-125V สูงสุด 3A; AC-250V สูงสุด 2A | 3266-AWG24#, 3135-AWG24# หรือแผ่นนิเคิลปกติ ความยาว 70 มม หรือตามความต้องการของลูกค้า |

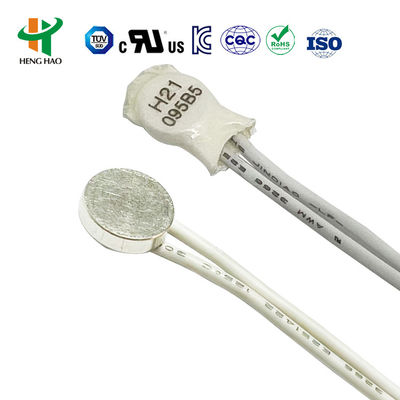

H20,H21ระบบป้องกันอุณหภูมิ
H20,H21series ใช้กับแบตเตอรี่ที่ชาร์จได้, บัลลาสต์, เครื่องนวด, มิโครมอเตอร์, เครื่องแปลง, เครื่องมือไฟฟ้า, เครื่องใช้ไฟฟ้าและอุปกรณ์ไฟฟ้าอุณหภูมิ เป็นต้น
การรับรองสินค้า UL,CQC,TUV และ RoHS
