รายละเอียดสินค้า:
|
| วงจรชีวิต: | 100,000 รอบ | แรงดันและกระแส: | 250V 16A |
|---|---|---|---|
| ประเภทการติดต่อ: | ปกติปิดหรือเปิดปกติ | ประเภทสวิตช์: | รีเซ็ตอัตโนมัติหรือรีเซ็ตด้วยตนเอง |
| ระยะอุณหภูมิ: | 0-250 ℃ | ||
| เน้น: | เทอร์โมสแตตสองโลหะ BW-ABS,ไฟฟิวส์ความร้อน bimetallic auto reset,เทอร์โมสแตต bimetallic รุ่น 9700 |
||

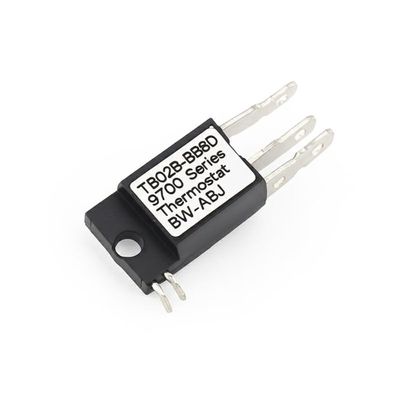

TB02B-BB8D รุ่น 9700 เทอร์โมสแตตสองโลหะ BW-ABS BW-ABJ
ซีรี่ย์ BW & BH ที่สามารถป้องกันความแรงเกินและความร้อนเกิน ได้ถูกปิดอย่างแน่นแน่น ความต้านทานภายในน้อย ไม่มีเสียงและรีเซ็ตอัตโนมัติเมื่อกระแสผ่าน bimetal ที่มีความรู้สึกต่ออุณหภูมิและกระแส, สถานะของ bimetal จะถูกเปลี่ยนโดยอุณหภูมิเกินหรือเกินปัจจุบันที่จะตัดวงจรหรือสลับวงจรเนื่องจากไม่มีอาการอุณหภูมิ ความยืดหยุ่นภายใต้เงื่อนไขของกระแสไฟฟ้าขนาดใหญ่ทันใด.
เทอร์โมสแตตซีรีส์ BHรายละเอียด
อัตราการใช้ไฟฟ้า:
| ระดับไฟฟ้า | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V สูงสุด 16A |
| อุณหภูมิเปิด | (30 ~ 150) ± 5 °C; 5 °C ในขั้นตอน |
| ปรับอุณหภูมิ | 2/3 ของอุณหภูมิการทํางานด้วยความอนุญาต ± 15 °C อุณหภูมิการรีเซ็ตยังสามารถให้ตามความต้องการของลูกค้า |
| อายุการใช้งาน | 10000 ครั้ง |
| ขนาด | L15mm W7.1mm H3.8mm |
| สายลวด | # 22 3266 ปลายครึ่ง tripping ความยาวคือ 70mm หรือตามลูกค้าต้องการ |
| UL ไฟล์หมายเลข | E487478 |
| ใบรับรอง CQC | CQC16002142880 รายการ |
| ใบรับรอง TUV | B160592241002 |
เครื่องป้องกันความร้อนซีรีส์ BHขนาด

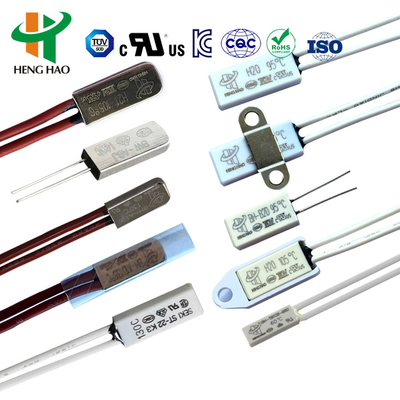

| รุ่น | กรณี | ความยาว ((mm) | ความกว้าง ((mm) | ความสูง ((มม) | Vol.&Current ปัจจุบัน | สายลวด |
| H20 | พลาสติก | 18.5 | 8 | 4 | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V สูงสุด 10A |
#20 3135, ปลาย 5 มิลลิเมตร ครึ่ง tripping ความยาวคือ 70mm หรือตามลูกค้าต้องการ |
| H21 | โลหะ | 18.5 | 7.3 | 3.8 | ||
| H21 | โลหะ | 20 | 8 | 4 | AC250V 20A | #16 3135 |

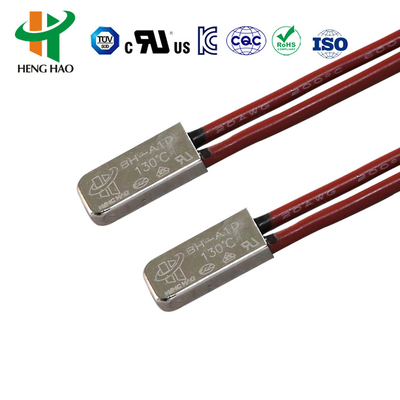

| BH-A1D | โลหะ | 15 | 6.6 | 3.2 | DC-12V สูงสุด 12A; DC-24V สูงสุด 10A; AC-125V สูงสุด 8A; AC-250V |
#20 3135, #22 3266, #22 3135, ปลาย 5 มม ครึ่ง tripping ความยาวคือ 70mm หรือตามลูกค้าต้องการ |

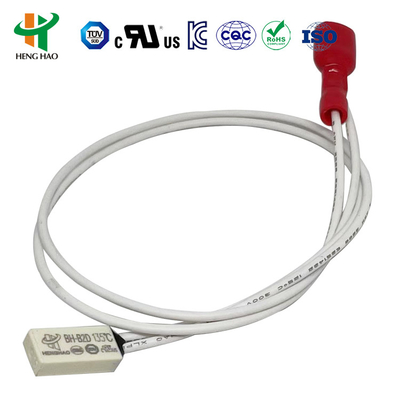

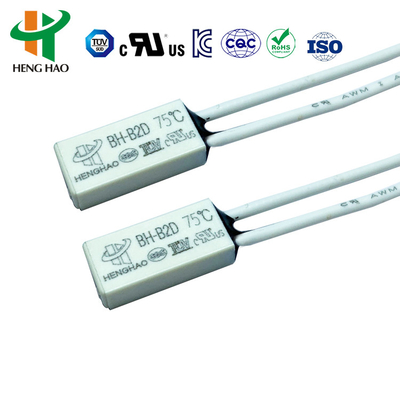

| BH-B2D | พลาสติก | 15 | 7.1 | 3.8 | ||

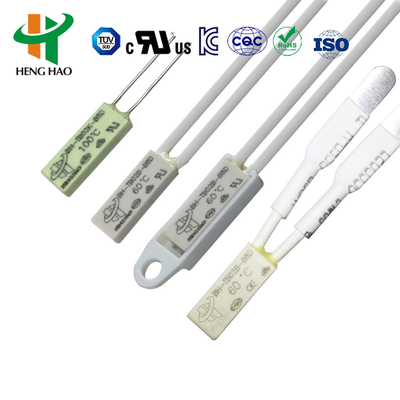

| BH-TB02B-B8D | พลาสติก | 15 | 5.2 | 2.4 | DC-12V สูงสุด 4A; DC-24V สูงสุด 3A; AC-125V สูงสุด 3A; AC-250V สูงสุด 2A | 3266-AWG24#, 3135-AWG24# หรือแผ่นนิเคิลปกติ ความยาว 70 มม หรือตามความต้องการของลูกค้า |
เทอร์โมสแตตซีรีส์ BHการใช้งานและคําแนะนํา
เครื่องป้องกันความร้อน BHป้องกันความปลอดภัยที่น่าเชื่อถือ และอุปกรณ์เตือนสติอุปกรณ์ส่องแสงเครื่องปั่นอินเวอร์เตอร์ เครื่องเปลี่ยนพลังงานแบตเตอรี่ชาร์จใหม่, แหล่งเบาลลาสต์ของหลอดไฟหลอดธาตุเครื่องมือพลังงานพกพา, อุปกรณ์ไฟฟ้าและอุปกรณ์ไฟฟ้าอื่น ๆ เพื่อป้องกันการปรับอากาศเกินแรงและการอุ่นเกินที่เกิดจากการทํางานที่ผิดปกติ5MPa เหมาะสําหรับการติดตั้งในเครื่องยนต์เคลือบพลาสติก.
| รหัส | อุณหภูมิ | รหัส | อุณหภูมิ |
| 30 | 30°C | 100 | 100 °C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150 °C |
| 90 | 90°C |
เทอร์โมสแตตชุด BW / เครื่องป้องกันความร้อน KSD9700 / เครื่องป้องกันอุณหภูมิ BW9700
1. เทอร์โมสแตตซีรีส์ BW หลักการและโครงสร้าง
BW ซีรีย์ทั่วไปและการเสริมป้องกันที่มีกล่องโลหะขนาดใหญ่ประกอบด้วยกล่องโลหะ conductive ความร้อน, ส่วน bimetallic welded กับจุดสัมผัสเหล็กสลัดเงิน, bracket conductive,หน่วยปรับความละเอียดกรณีการทํางานผิดปกติ พร้อมกับการเพิ่มอุณหภูมิแวดล้อมไปยังค่าที่ตั้ง ส่วน bimetallic ทําการกระทําอย่างรวดเร็วเปิดจุดติดต่อเมื่ออุปกรณ์เย็นลงถึงอุณหภูมิในการทํางานที่ปลอดภัย จุดติดต่อจะปิดและกลับมาทํางานปกติโดยอัตโนมัติ
2หน่วยป้องกันความร้อนซีรีส์ BW รายละเอียด
2.1ประเภทสวิทช์: ปิดปกติ เปิดปกติ
2.2. โลเตจการทํางาน / ปัจจุบัน: AC250V / 5A; AC125V / 8A
2.3อุณหภูมิการทํางาน: 40 ~ 150 °C (ขั้นตอนหนึ่งสําหรับทุก 5 °C)
2.4.ความอดทนมาตรฐาน: +-3 °C / +-5 °C / +-7 °C
2.5. ปรับอุณหภูมิ: ปรับอุณหภูมิการทํางานลดลง 15-45 °C
2.6ความต้านทานการปิดติดต่อ: ≤50mΩ
2.7ความต้านทานการปิด: ≥100mΩ
2.8ความแรงไฟฟ้า: AC1500V / 1 นาที โดยไม่ต้องเกิดปรากฏการณ์การเสียและ flashover
2.9อายุการใช้งาน: 10000 ครั้ง
3. BW ซีรี่ย์ ป้องกันความร้อน
|
รุ่น |
ความยาว |
ความกว้าง |
สูง |
|
BW9700 |
20 |
7.3 |
3.8 |
4. ป้องกันอุณหภูมิซีรีส์ BW
ซีรี่ย์ BW ใช้กับแบตเตอรี่ที่ชาร์จได้ บัลลาสต์ เครื่องนวด มอเตอร์ โทรฟอร์ม เครื่องมือไฟฟ้า เครื่องใช้ไฟฟ้าและอุปกรณ์ไฟฟ้าร้อน เป็นต้น
|
รหัส |
อุณหภูมิเปิด |
ปรับอุณหภูมิ |
รหัส |
อุณหภูมิเปิด |
เปลี่ยนอุณหภูมิ |
|
045 |
45+-4.5°C |
≥ 33°C |
105 |
105+-5°C |
75+-15°C |
|
050 |
50+-5°C |
≥ 35°C |
110 |
110+-5°C |
75+-15°C |
|
055 |
55+-5°C |
42+-6°C |
115 |
115+-5°C |
80+-15°C |
|
060 |
60+-5°C |
45+-8°C |
120 |
120+-5°C |
85+-15°C |
|
065 |
65+-5°C |
48+-10°C |
125 |
125+-5°C |
85+-15°C |
|
070 |
70+-5°C |
50+-12°C |
130 |
130+-5°C |
90+-15°C |
|
075 |
75+-5°C |
53+-14°C |
135 |
135+-5°C |
95+-15°C |
|
080 |
80+-5°C |
55+-15°C |
140 |
140+-5°C |
100+-15°C |
|
085 |
85+-5°C |
60+-15°C |
145 |
145+-5°C |
100+-15°C |
|
090 |
90+-5°C |
65+-15°C |
150 |
150+-5°C |
105+-15°C |
|
095 |
95+-5°C |
70+-15°C |
155 |
155+-5°C |
110+-15°C |
|
100 |
100+-5°C |
70+-15°C |
|
|
|
การรับรองสินค้า UL,CQC,VDE และ RoHS
